华宇星通HX08车载GPS定位系统
浏览: 发布日期:2019-01-31

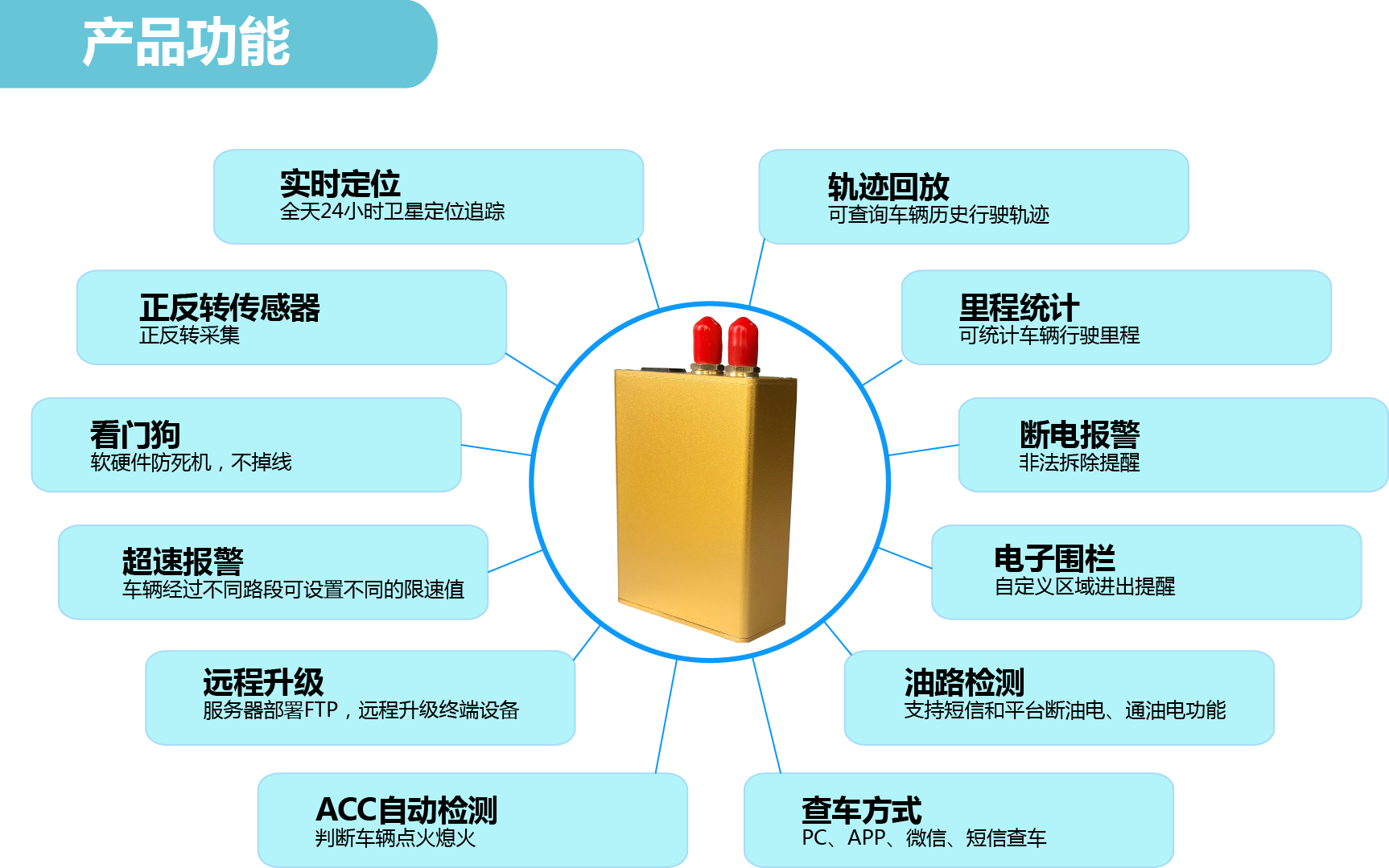

        深圳华宇星通科技—车载HX08北斗GPS定位终端,其产品规格: L70*W50*H20MM;可全天24小时进行卫星GPS追踪定位,硬软件防死机,不掉线。HX08北斗GPS定位终端除了GPS定位系统外,其还能够检测油路,ACC自动检测,里程统计,远程升级等多项功能。产品实物示意图如下:
GPS定位
产品配置清单
序号 名称 数量 备注
1 HX08主机 1
2 6PIN接线 1 带保险丝
3 说明书、保修卡、合格证 1 各1本
4 魔术贴 1
5 GSM、GPS天线 1 各1条
6 继电器 1 选配
7 SOS按钮 1 选配
8 咪头 1 选配


产品外部接口定义
序号 颜色 接口定义
1 电源正
2 电源地
3 ACC
4 油路负
5 低触发
6 绿 高触发








产品指示灯定义
GSM(红) 快闪: GSM 初始化中
慢闪: GSM 接收信号正常
不亮: GPRS 上线
GPS(绿) 快闪: GPS 信号搜索中
不亮: GPS 已定位

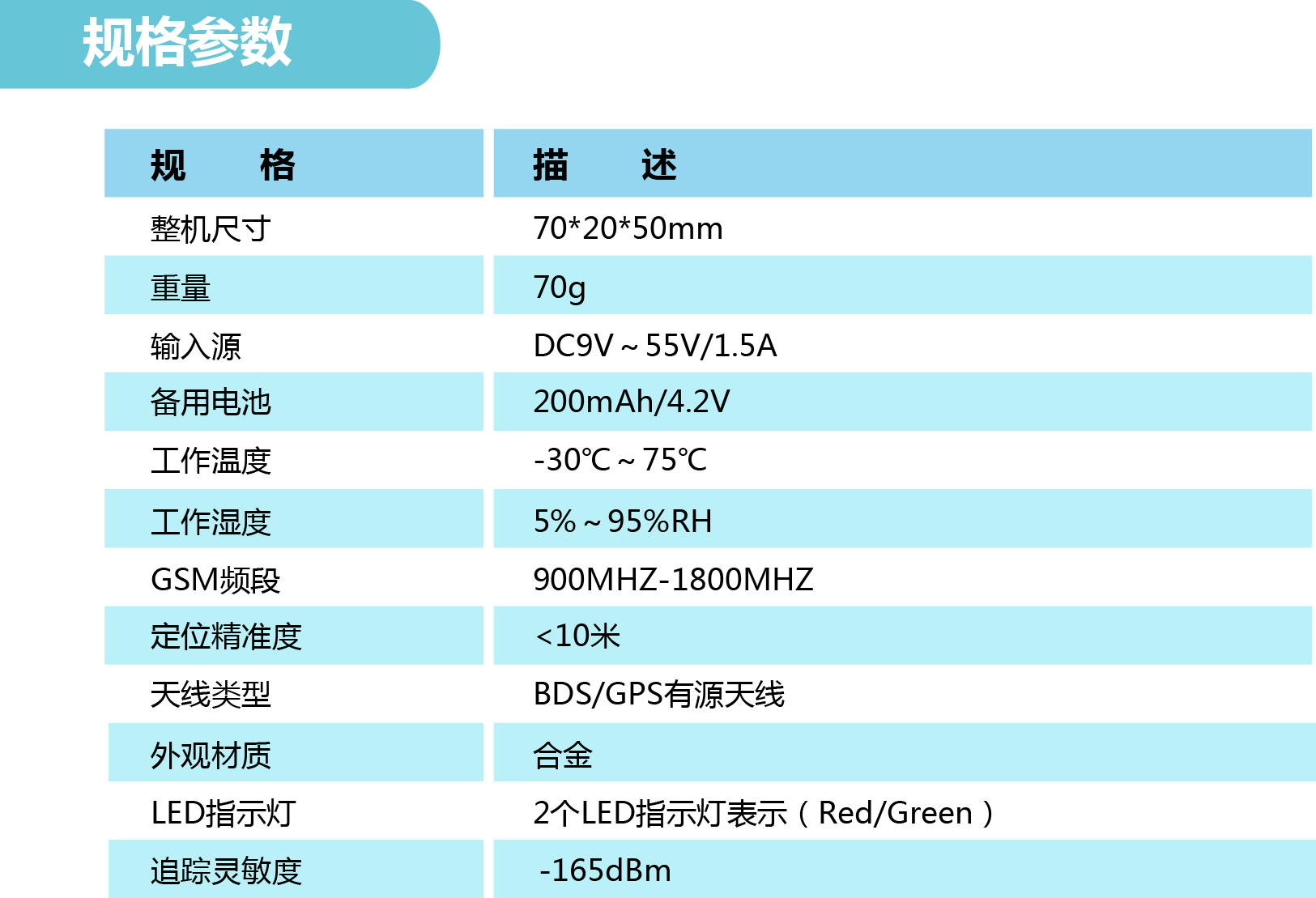

深圳华宇星通HX08北斗GPS定位终端整机参数及功能说明
序号 项目 规格参数 备注
1 工作电压 DC 9V ~ 55V
2 工作电流 待机:    30mA@12V
发送数据:70mA@12V
休眠:     8mA@12V
未充电时
3 GSM模块 GSM 850/900/1800/1900MHZ 四频段
4 GPS模块 中科微
5 定位方式 GPS、BeiDou
6 工作温度范围 -30℃ ~ +70℃
7 备电容量 4.2V/150mAh 锂电池












产品安装操作流程
1、设备安装
   (1)检查设备查看设备外观是否良好,相关配件是否齐全。
    (2)安装SIM卡打开设备SIM卡放入卡托。请避免用力过度损坏,请确保SIM卡具备上网功能,只有同时满足通电和插入SIM卡终端才能正常工作。
    (3)选择终端安装位置要求
A. 防水:应选择不易进水的位置确保持终端的干燥,要注意远离空调出风口以防在温差变化时,有冷凝水积聚在终端内部严重影响产品的使用寿命。
B. 防震:终端不能悬空安装在长期振动较大位置。
C. 防干扰:终端应远离车内影音和对讲等电子设备,防止传导干扰和辐射干扰。
 2、短信指令查询/设置(见短信指令文档)

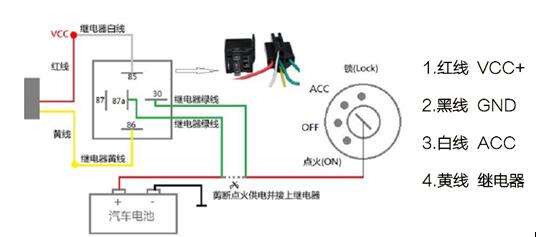

继电器安装示意图及说明
GPS天线
      在科技极速发展的时代中,GPS广泛应用,产品多种多样,需求也日益增高。深圳华宇星通科技有限公司生产的车载HX08北斗GPS定位终端在市场上能够得到各行用户的好评与肯定,给予我公司极大的信心,致力后期为客户们提供更好的产品及服务。
