华宇星通HX07北斗GPS定位

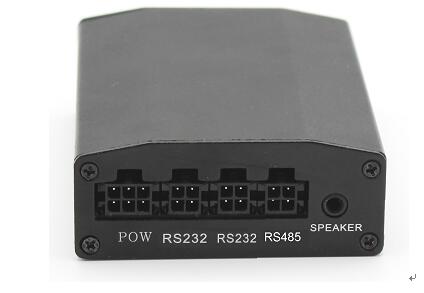

深圳华宇星通科技GPS模块厂家北斗定位系统产品型号：HX07北斗GPS定位终端；其规格为：L70*W50*H20MM；广泛应用于汽车风控、物流GPS定位导航运输、汽车租赁GPS定位跟踪、公车GPS定位系统管理、电动车摩托车3GGPS定位等，产品实物示意图如下：
| 产品标配清单 | |||
| 序号 | 名称 | 数量 | 备注 |
| 1 | HX-07主机 | 1 | |
| 2 | 6PIN接线 | 1 | 带保险丝 |
| 3 | 说明书、保修卡、合格证 | 1 | 各1本 |
| 4 | 魔术贴 | 1 | |
| 5 | GSM、GPS天线 | 1 | 各1条 |
| 6 | 继电器 | 1 | 选配 |
| 7 | SOS按钮 | 1 | 选配 |
| 8 | 喇叭 | 1 | 选配 |
| 产品外设清单 | |||
| 序号 | 名称 | 数量 | 备注 |
| 1 | 温度传感器 | 1 | 选配 |
| 2 | 油耗传感器 | 1 | 选配 |
| 3 | 正反转传感器 | 1 | 选配 |
| 4 | 语音播报(TTS) | 1 | 选配 |
表1：6PIN主线接口定义
| 序号 | 颜色 | 接口定义 |
| 1 | 绿 | 高触发 |
| 2 | 橙 | 低触发 |
| 3 | 黄 | 油路负 |
| 4 | 白 | ACC |
| 5 | 黑 | 电源地 |
| 6 | 红 | 电源正 |
表2：RS232接口定义
| 序号 | 颜色 | 接口定义 |
| 1 | 黑 | 电源地 |
| 2 | 红 | 电源正 |
| 3 | 黄 | TX |
| 4 | 白 | RX |
表3：RS485接口定义
| 序号 | 颜色 | 接口定义 |
| 1 | 黑 | 电源地 |
| 2 | 红 | 电源正 |
| 3 | 黄 | A |
| 4 | 白 | B |
产品指示灯定义
| GSM(红) |
快闪： GSM 初始化中 慢闪： GSM 接收信号正常 不亮： GPRS 上线 |
| GPS(绿) |
快闪： GPS 信号搜索中 不亮： GPS 已定位 |
深圳华宇星通科技HX07北斗GPS定位系统整机参数及功能说明
一、产品整机参数
| 序号 | 项目 | 规格参数 | 备注 |
| 1 | 工作电压 | DC 9V ～ 55V | |
| 2 | 工作电流 |
待机： 70mA@12V 发送数据：120mA@12V 休眠： 10mA@12V |
未充电时 |
| 3 | GSM模块 | GSM 850/900/1800/1900MHZ 四频段 | |
| 4 | GPS模块 | 中科微 | |
| 5 | 定位方式 | GPS、BeiDou | |
| 6 | 工作温度范围 | -30℃ ～ +70℃ | |
| 7 | 备电容量 | 4.2V/180mAh 锂电池 |
二、产品功能列表
| 功能 | 功能明细 | 功能说明 |
| 跟踪定位 | 定时跟踪 | 按照设置的时间间隔(默认30s)上传 |
|
车辆状态检测 |
点火/熄火状态 | 每次上传的数据包中均包含有ACC ON/OFF 状态 |
| 车辆掉电报警 | 当主机检测到车辆电压低到一定值后(小于 5V)，则上报掉电报警 | |
| 超速报警 | 平台设置最大限速值，当GPS速度大于设定的值，则上报超速报警 | |
| 油路检测 | 支持平台和短信断油电、通油电功能 | |
|
外设功能 |
油耗传感器 | 支持超声波油耗传感器、九通油杆、长润油杆 |
| 温度传感器 | 支持3路温度传感器 | |
| 正反转传感器 | 正反转采集 | |
| 语音播报 | TTS | |
|
其他功能 |
盲区补传 | 终端不在线，储存历史数据(最多10000条)待有信号正常上线时补传 |
| 拐点补传 | 当设备方向角改变大于一定的角度时，立即上传一条位置数据，优化轨迹(默认关闭) | |
| 远程升级 | 服务器部署TFTP，远程升级终端设备 |
深圳华宇星通科技HX07北斗GPS定位产品安装操作流程
1、设备安装
（1）检查设备查看设备外观是否良好，相关配件是否齐全。
（2）安装SIM卡打开设备SIM卡放入卡托。请避免用力过度损坏，请确保SIM卡具备上网功能，只有同时满足通电和插入SIM卡终端才能正常工作。
（3）选择终端安装位置要求
A． 防水：应选择不易进水的位置确保持终端的干燥，要注意远离空调出风口以防在温差变化时，有冷凝水积聚在终端内部严重影响产品的使用寿命。
B． 防震：终端不能悬空安装在长期振动较大位置。
C． 防干扰：终端应远离车内影音和对讲等电子设备，防止传导干扰和辐射干扰。
2、短信指令查询/设置（见短信指令文档）

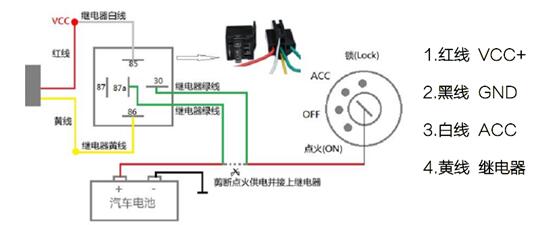

3、继电器安装示意图及说明
