HX-26-UB/GPS模块
HX-26-UB/GPS模块
产品概述:HX-26-UB GPS模块是一款超低功耗超高灵敏度超小外型GPS接收器模组，该产品采用了最新一代U-blox7芯片设计，可以完美胜任定位，跟踪，导航等多种应用需求。广泛适用于车载DVD、PND、DVR、可携式装置，测量设备，人员定位管理，跟踪测速设备，授时设备，宠物跟踪，学护管理卡，交车跟踪定位、出租车跟踪定位、公司车辆跟踪定位、物流车辆跟踪定位、汽车故障检测、汽车油量检测、汽车物联网、挖掘机定位等产品。
产品优点：
单面表贴，二次 SMT 方案，更快速的应用
采用无铅工艺制造，符合 RoHS 标准
UART / TTL，USB2.0可选输出
采用KDS 0.5PPM高精度 TCXO
内置低噪放LNA和滤波器SAW,弱信号情况下有更出色表现，即使无源天线也能快速定位。
丰富的数据输出速率：9600bps(默认) [可选:1200,2400,4800，19200，38400，57600，115200，230400，460800,921600]
可任意设置搭配输出语句：NMEA 0183 V3.0(GGA, GSA, GSV, RMC, VTG, GLL)
内建RTC晶体
支持可调的数据刷新率：1Hz-10Hz
卫星质量控制：丰富的设置卫星质量控制及防止飘逸软体设置
应用场景：从步行模式-车载模式-静态模式-便携模式-空降模式及2D&3D定位用户可以自由设置
支持定位PPS指示灯：未定位前常亮或者关闭；定位后闪烁
支持AssistNow Online和AssistNow Offline等A-GPS服务
GPS、GALILEO、SBAS（WAAS、EGNOS、MSAS、GAGAN）混合引擎
单面表贴，二次 SMT 方案，更快速的应用
采用无铅工艺制造，符合 RoHS 标准
UART / TTL，USB2.0可选输出
采用KDS 0.5PPM高精度 TCXO
内置低噪放LNA和滤波器SAW,弱信号情况下有更出色表现，即使无源天线也能快速定位。
丰富的数据输出速率：9600bps(默认) [可选:1200,2400,4800，19200，38400，57600，115200，230400，460800,921600]
可任意设置搭配输出语句：NMEA 0183 V3.0(GGA, GSA, GSV, RMC, VTG, GLL)
内建RTC晶体
支持可调的数据刷新率：1Hz-10Hz
卫星质量控制：丰富的设置卫星质量控制及防止飘逸软体设置
应用场景：从步行模式-车载模式-静态模式-便携模式-空降模式及2D&3D定位用户可以自由设置
支持定位PPS指示灯：未定位前常亮或者关闭；定位后闪烁
支持AssistNow Online和AssistNow Offline等A-GPS服务
GPS、GALILEO、SBAS（WAAS、EGNOS、MSAS、GAGAN）混合引擎

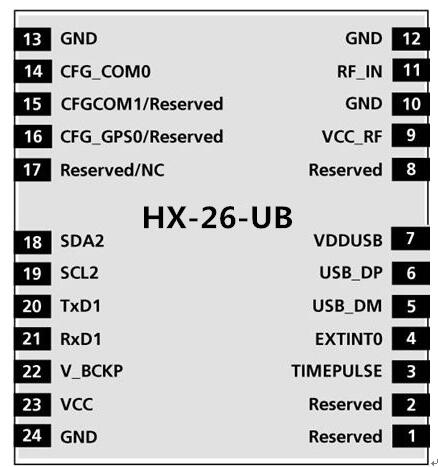

HX-26-UB/GPS模块——引脚分配图
HX-26-UB/GPS模块RF脚附件保持信号干净无杂扰，微带线至天线的连接点或者天线座必须尽可能短。尽量在2.5CM以内，微带线中需要预留T型电路，预备用于阻抗及助波匹配调试，微带线周围用完整GND铜皮和地过孔细密包裹，为了减少信号反射，应避免尖角90度的布线，直线和圆形布线是最理想方式，45度的布线优先于90度布线。
