华宇星通GPS天线模块HX-28-UBF

深圳华宇星通科技GPS天线模块产品型号:HX-28-UBFOEM Module是一个完整的卫星定位接收机。内建卫星接收天线,卫

深圳华宇星通科技GPS天线模块产品型号:HX-28-UBFOEM Module是一个完整的卫星定位接收机。内建卫星接收天线,卫星接收核心采用最先进的ublox定位芯片(G7020-KT),内置EEPROM,可保存配置信息......
咨询热线:13923438341
产品介绍
       深圳华宇星通科技GPS天线模块产品型号:HX-28-UBFOEM Module是一个完整的卫星定位接收机。内建卫星接收天线,卫星接收核心采用最先进的ublox定位芯片(G7020-KT),内置EEPROM,可保存配置信息,接口有USB、232串口、TTL信号等界面使其与其它电子设备联系与沟通,内建纽扣型电池用以储存卫星资料,如卫星讯号状态、上次使用的最后的位置及时间,以增加开机时的定位速度。其耗电量极低,且能同时追踪12颗定位卫星的讯号。快速定位及追踪12颗卫星的能力。内建WAAS/EGNOS解调器,不需额外硬件即可接收WAAS/EGNOS信号。支持 NMEA0183 3.01版本输出资料格式。

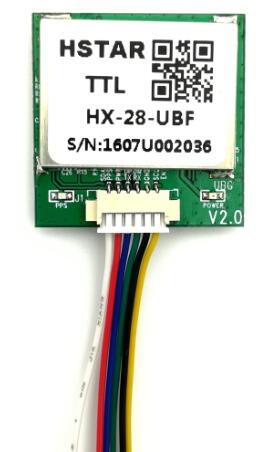

GPS天线模块HX-28-UBF
GPS天线模块产品HX-28-UBF典型应用
l  个人GPS定位系统和车载GPS定位导航、定位等轨迹追踪产品
l  PDA、Pocket PC 和其他便携设备领域
l  面积测量及距离测量等测绘产品
l  同步UTC时间及授时领域
l  轨迹记录及GPS数据点校准
技术特性:

GPS天线模块性能
芯片 ublox UBX-G7020-KT
频率 L1, 1575.42MHz
协议 NMEA 0183 v2.3
GALILEO L1 open service (with upgrade) Default:GGA,GSA,GSV,RMC
Support:VTG,GLL,TXT oxblood binary and NMEA Command
可用波特率 1200,4800,9600(默认),19200,38400,57600,112500 bps
通道 56
Internal ROM 3Mbit of ROM and 2Mbit of RAM
灵敏度 跟踪:-162dBm    捕捉:-160dBm    冷启动-148dBm
冷启动 平均29秒
温启动 小于5秒
热启动 平均1秒
精度 Autonomous<2.5m, SBAS < 2.0m average
Velocity: 0.1 m/s
Impulse signal: RMS 30 NS
最大高度 18000 米
最大速度 515 m/s
最大加速度 ≦ 4G
更新频率 1-10 Hz
A-GPS AssistNow on-line and off-line
接口
TTL,RS232,USB2.0
物理特性
类型 6 pin  1.25mm间距
外形尺寸 28.0mm * 28 mm * 8.6mm  (+/- 0.5mm)
陶瓷体尺寸 25 * 25 * 4 mm
电源
电源 3.3VDC ±5%
备份电压 1.8~3.6VDC
耗电量 最大性能: 捕获:22mA,追踪(省电模式下/1HZ): 5mA
节能模式: 搜索:38mA,追踪: 29mA
省电模式: 小于10mA
工作环境
湿度范围 5% to 95% non-condensing
工作温度 -40℃ to 85℃
储存温度 -40℃ to 85℃

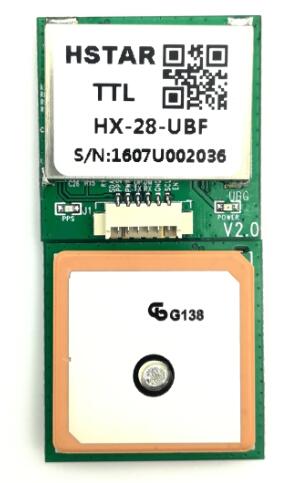

GPS天线模块HX-28-UBF
GPS天线模块HX-28-UBF产品优点
l  采用无铅工艺制造,符合RoHS标准
l  UART/TTL,232,USB2.0可选输出
l  采用KDS 0.5PPM高精度 TCXO
l  内置LNA和SAW,弱信号情况下有更出色表现,即使用无源天线也能快速定位。
l  内置EEPROM,自由丰富配置参数
l  丰富的数据输出速率:9600bps(默认) [可选:1200,2400,4800,19200,38400,57600,115200,230400,460800,921600]
l  可任意设置搭配输出语句:NMEA 0183 V3.0(GGA, GSA, GSV, RMC, VTG, GLL)
l  内建RTC晶体
l  支持可调的数据刷新率:1Hz-10Hz
l  卫星质量控制:丰富的设置卫星质量控制及防止飘逸软体设置
l  应用场景:从步行模式-车载模式-静态模式-便携模式-空降模式及2D&3D定位用户可以自由设置
l  支持定位PPS指示灯:未定位前常亮或者关闭;定位后闪烁
l  支持AssistNow Online和AssistNow Offline等A-GPS服务
l  GPS、GALILEO、SBAS(WAAS、EGNOS、MSAS、GAGAN)混合引擎
GPS天线模块
