华宇星通GPS天线模块HX-28-GNF

深圳华宇星通科技GPS天线模块系列HX-28-GNF产品是一个完整的GNSS卫星定位接收设备,具备全方位功能,能满足专

深圳华宇星通科技GPS天线模块系列HX-28-GNF产品是一个完整的GNSS卫星定位接收设备,具备全方位功能,能满足专业定位的严格要求与个人消费需要。该产品可应用于开发多种GPS终端产品如......
咨询热线:13923438341
产品介绍
       深圳华宇星通科技GPS天线模块系列HX-28-GNF产品是一个完整的GNSS卫星定位接收设备,具备全方位功能,能满足专业定位的严格要求与个人消费需要。该产品可应用于开发多种GPS终端产品如:高频率飞控航模、无人机,四六轴,多旋翼飞行器,语音报站、同步授时、农田测量、汽车GPS定位导航、汽车保全GPS定位系统、 车辆监控及其他卫星定位应用等。

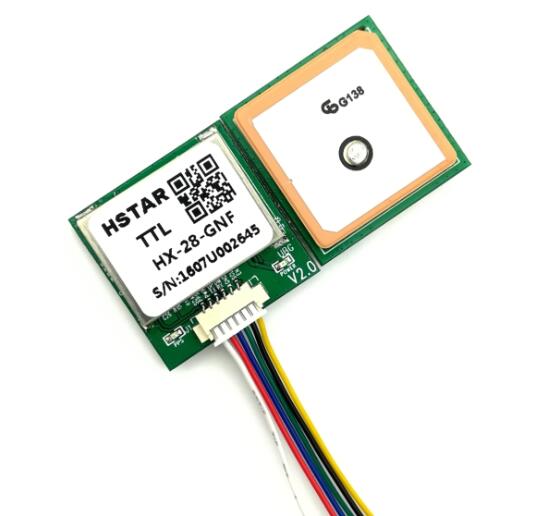

GPS天线模块HX-28-GNF
产品特点:
u  采用芯片+陶瓷天线二合一体模组,使用与调试非常便利
u  采用无铅工艺制造,符合 RoHS 标准
u  丰富的数据输出速率:9600bps(默认)[可选:1200,2400,4800,19200,38400,57600,115200,230400 460800,921600]
u  可任意设置搭配输出语句:NMEA 0183 V3.0(GGA, GSA, GSV, RMC, VTG, GLL)
u  支持可调的数据刷新率:1Hz-10Hz
u  内置TCXO器件,在-40℃~+85℃温度范围内保持良好的一致性.
u  内建二级低噪声放大器和一级低损耗滤波器,
u  天线端内建高品质ESD防护[TVS管],确保ESD达到8KV以上[空气放电].
u  默认支持广域差分GPS增强系统.[S129,S137….广域增强卫星]
u  支持GNSS双模共同工作模式,默认支持GPS+GLONASS可选GPS+BDS(北斗)和单模GPS模式
u 可选FLASH,能够根据客户要求修改模块工作状态及输出数据设置.
GPS天线模块HX-28-GNF
华宇星通科技GPS天线模块系列HX-28-GNF产品技术特性表:
模块性能
芯片 ublox UBX-M8030
频率 GPS/L1, 1575.42MHz; BeiDou/B1: 1561.098±2.046MHz,
Glonass/L1=1602+0.5625MHZ
协议 NMEA 0183 v2.3
GALILEO L1 open service (with upgrade) Default:GGA,GSA,GSV,RMC
Support:VTG,GLL,TXT ublox binary and NMEA Command
可用波特率 1200,4800,9600,19200,38400,57600,112500 bps
通道 72
Internal ROM 3Mbit of ROM and 2Mbit of RAM
灵敏度 跟踪:-167dBm    捕捉:-160dBm    冷开机-148dBm
冷开机 平均26秒
温启动 平均10秒
暖开机 平均1秒
精度 HorizontalPosition:Autonomous<2.5maverage, SBAS < 2.0m average
Velocity: 0.1 m/s
Timepulse signal: RMS 30 ns
最大高度 50000 米
最大速度 515 m/s
最大加速度 ≦ 4G
更新频率 1-10 Hz
A-GPS AssistNow on-line and off-line
界面
I/O Pins UART端口界面(默认)
物理特性
类型 6 PIN1.25 贴片座子
外形尺寸 27*27mm×H7.5mm
电源
电源 3.3-5VDC ±5%
备份电压 1.8~3.6VDC
耗电量 50mA
工作环境
湿度范围 5% to 95% non-condensing
工作温度 -40℃ to 85℃
储存温度 -40℃ to 85℃
 GPS天线模块
       深圳华宇星通科技GPS天线模块系列HX-28-GNF产品 HSTAR GNSS Module是采用芯片、陶瓷天线的二合一体模组。HX-28-GNF采用 了U-blox最新一代GNSS多模芯片 M8030-KT设计,性能优越、超高灵敏度,此模组具有高性能、 低功耗的优点。
