华宇星通GPS模块HX-35-UB

深圳华宇星通科技推出HX-35-UB产品， GPS模块 HX-35-UB是一款超低功耗超高灵敏度超小外型GPS接收模组，其外形

深圳华宇星通科技推出HX-35-UB产品， GPS模块 HX-35-UB是一款超低功耗超高灵敏度超小外型GPS接收模组，其外形尺寸： 13.0mm * 15.0 mm * 2.4mm (+/- 0.5mm)该产品采用了最新一代U-blox7芯片设计，......

咨询热线：13923438341

产品介绍

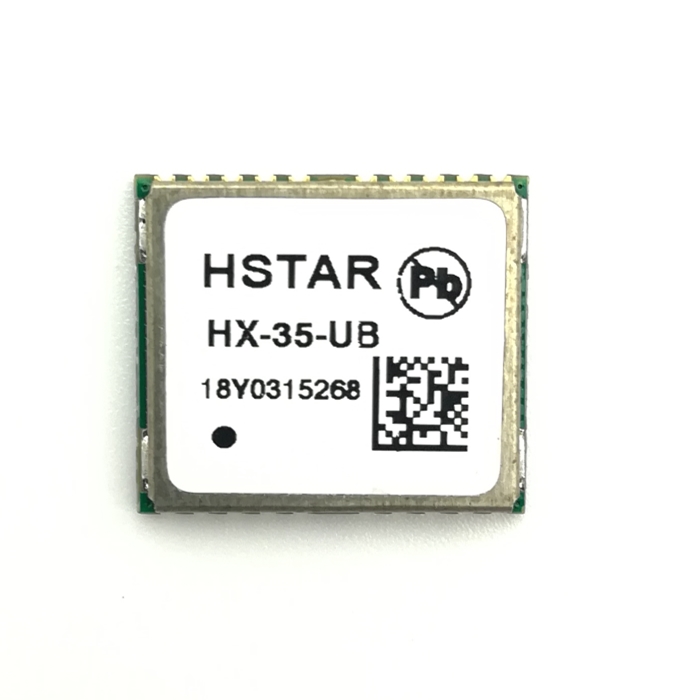

深圳华宇星通科技推出HX-35-UB产品，GPS模块HX-35-UB是一款超低功耗超高灵敏度超小外型GPS接收模组，其外形尺寸：13.0mm * 15.0 mm * 2.4mm (+/- 0.5mm)该产品采用了最新一代U-blox7芯片设计，可以很好胜任GPS定位系统，GPS跟踪定位，GPS导航定位等多种应用需求。广泛适用于车载DVD、PND、DVR、可携式装置，测量设备，人员定位管理，跟踪测速设备，授时设备，宠物跟踪，学护管理卡，交车GPS跟踪定位、出租车GPS追踪定位、公司车辆GPS导航汽车故障检测、汽车油量检测、汽车物联网、挖掘机定位等产品。

产品优点：
个人GPS定位系统和汽车GPS导航定位、定位等轨迹追踪产品，PDA、Pocket PC 和其他便携设备领域；面积测量及距离测量等测绘产品，同步UTC时间及授时领域；轨迹记录及GPS数据点校准，电子狗，学护卡等产品。

模块性能
芯片	ublox UBX-G7020-KT
频率	L1, 1575.42MHz
协议	NMEA 0183 v2.3 GALILEO L1 open service (with upgrade) Default:GGA,GSA,GSV,RMC Support:VTG,GLL,TXT ublox binary and NMEA Command
可用波特率	1200,4800,9600,19200,38400,57600,112500 bps
通道	56
Internal ROM	3Mbit of ROM and 2Mbit of RAM
灵敏度	跟踪:-162dBm 捕捉:-160dBm 冷启动-148dBm
冷启动	平均29秒
温启动	平均28秒
热启动	平均1秒
精度	HorizontalPosition:Autonomous<2.5m average, SBAS < 2.0m average Velocity: 0.1 m/s Timepulse signal: RMS 30 ns
最大高度	18000 米
最大速度	515 m/s
最大加速度	≦ 4G
更新频率	1-10 Hz
A-GPS	AssistNow on-line and off-line
接口
I/O Pins	1 serial ports
物理特性
类型	22 pin stamp holes
外形尺寸	13.0mm * 15.0 mm * 2.4mm (+/- 0.5mm)
电源
电源	3.3VDC ±5%
备份电压	1.8~3.6VDC
耗电量	最大性能: 捕获:22mA,追踪（省电模式下/1HZ）: 5mA 节能模式: 搜索:38mA,追踪: 29mA 省电模式: 小于10mA
工作环境
湿度范围	5% to 95% non-condensing
工作温度	-40℃ to 85℃
储存温度	-40℃ to 85℃

 单面表贴，二次 SMT 方案，更快速的应用
 采用无铅工艺制造，符合 RoHS 标准
 内置低噪放LNA和滤波器SAW,弱信号情况下有更出色表现，即使无源天线也能快速定位。
 UART / TTL，USB2.0可选输出
 采用KDS 0.5PPM高精度 TCXO
 丰富的数据输出速率：9600bps(默认) [可选:1200,2400,4800，19200，38400，57600，115200，230400，460800,921600]
 可任意设置搭配输出语句：NMEA 0183 V3.0(GGA, GSA, GSV, RMC, VTG, GLL)
 内建RTC晶体
 支持可调的数据刷新率：1Hz-10Hz
 卫星质量控制：丰富的设置卫星质量控制及防止飘逸软体设置
 应用场景：从步行模式-车载模式-静态模式-便携模式-空降模式及2D&3D定位用户可以自由设置
 支持定位PPS指示灯：未定位前常亮或者关闭；定位后闪烁
 支持AssistNow Online和AssistNow Offline等A-GPS服务
 GPS、GALILEO、SBAS（WAAS、EGNOS、MSAS、GAGAN）混合引擎

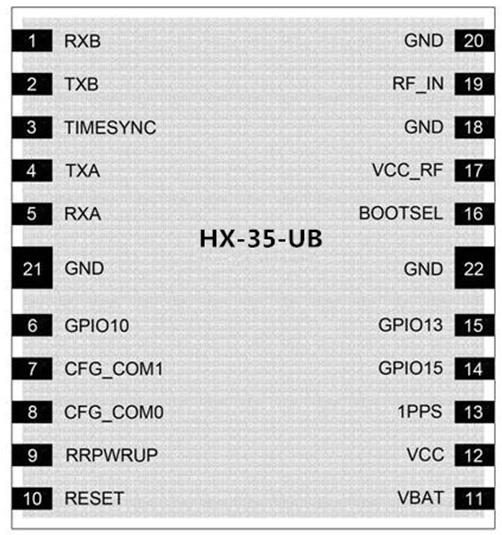

模块引脚分配

深圳华宇星通科技推出的GPS模块HX-35-UB产品，为广大设备集成商，设计方案商，电子爱好者等众多客户群体提供了极大的便利；专心开发的GPS定位系统多种产品拥有简单的应用，其设计方便，性能卓越，成本低廉，快速上市等诸多优点；致力为您提供更优质的服务。
