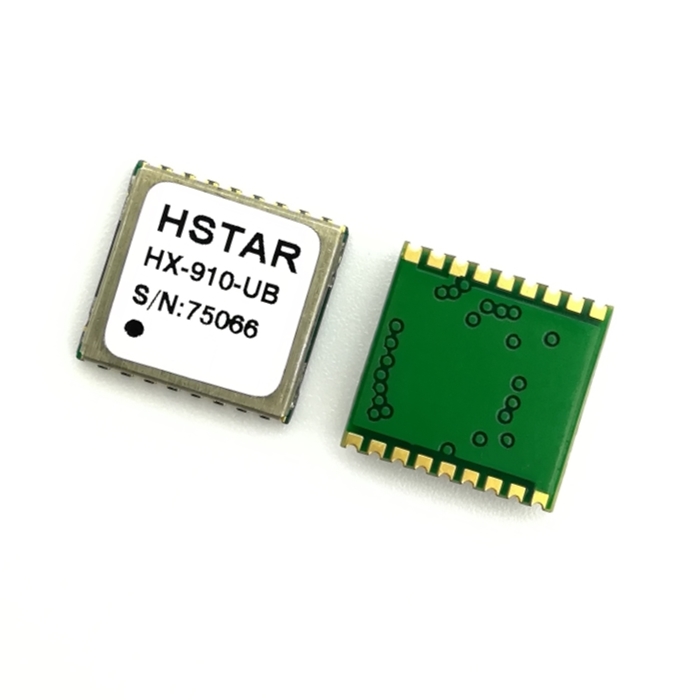

华宇星通GPS模块HX-910-UB

深圳 华宇星通科技 新推 GPS模块 产品:HX-910-UB型号,外形尺寸 : 9.7mm * 10.1 mm * 2.4mm (+/- 0.5mm)。广泛适用于车

深圳 华宇星通科技 新推 GPS模块 产品:HX-910-UB型号,外形尺寸 : 9.7mm * 10.1 mm * 2.4mm (+/- 0.5mm)。广泛适用于车载 GPS定位系统 DVD、PND、DVR、可携式装置,测量设备,人员定位管理,GPS跟踪......
咨询热线:13923438341
产品介绍

        深圳华宇星通科技新推GPS模块产品:HX-910-UB型号,外形尺寸9.7mm * 10.1 mm * 2.4mm  (+/- 0.5mm)。广泛适用于车载GPS定位系统DVD、PND、DVR、可携式装置,测量设备,人员定位管理,GPS跟踪定位测速设备,授时设备,宠物跟踪,学护管理卡,交车跟踪定位、出租车GPS跟踪定位、公司车辆跟踪定位、物流车辆GPS跟踪定位、汽车故障检测、汽车油量检测、汽车物联网等GPS定位产品。

         深圳华宇星通科技GPS模块HX-910-UB 是一款超低功耗超高灵敏度超小外型GPS接收模组,该产品采用了最新一代U-blox7芯片设计,可以完美胜任定位,跟踪,导航等多种应用需求。

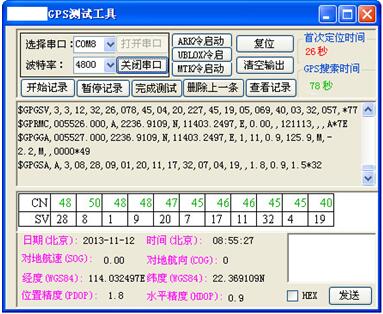

模块信号测试图
GPS定位模块

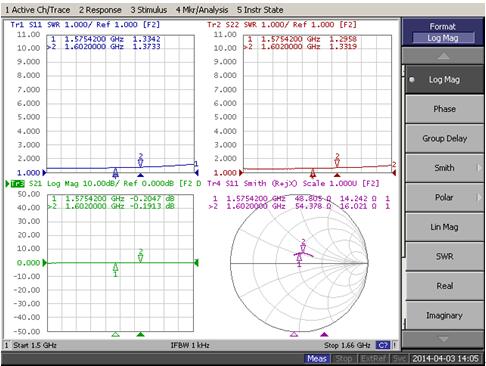

 深圳华宇星通科技GPS模块HX-910-UB模块RF射频属性

GPS定位模块


模块设计注意事项:
         为了能够让GPS模块发挥最高性能,PCB的布局至关重要,请留意以下设计要点。模块RF脚附件保持信号干净无杂扰,微带线至天线的连接点或者天线座必须尽可能短。尽量在2.5CM以内,微带线中需要预留T型电路,预备用于阻抗及助波匹配调试,微带线周围用完整GND铜皮和地过孔细密包裹,为了减少信号反射,应避免尖角90度的布线,直线和圆形布线是最理想方式,45度的布线优先于90度布线。微带线部分PCB底层需要铺完整的铜,并且不可以走其它线路。微带线需要做50Ω阻抗,并需要避免太近的走其它线路,防止干扰进入非常敏感的RF部分。
