华宇星通3GGPS定位导航仪安装使用教程
华宇星通3GGPS定位导航仪安装使用教程。
安装和维护，若私自安装不当，可能会发生短路或损坏机器。
（1）安装前，请对全车外观和车辆性能进行检查。如汽车仪表台上各功能指示灯、转速表、油表、空调、原车音响等设备是否正常。如有必要，请与车主核实车辆状态。
（2）准备工具“十”字螺丝刀、梅花批、塑料胶刀、电工绝缘胶布、捆扎线、保护垫布。
（3）拆装前，务必做好安全防护，保持车辆不划伤，不弄脏更不得有损坏。
（4）拆装前，注意保管好拆下的部件，以防损坏或遗失，液晶屏很容易被刮花，避免锐利物体与它接触。
（5）检查配件，两对接的线组、多余裸露的金属端子需用绝缘胶布提前包扎好。
（6）换装完成后，测试产品各项功能是否正常，将参数调到最佳状态。
安装步骤：
（2）用“十”字螺丝批拆下箭头所指的（固定CD机面框）一颗螺钉，如图5-34所示。
（4）然后拔下面框上的警示开关的连接线，将面框取下，如图5-36所示。
（5）用“十”字螺丝批拆下固定CD机支架的4颗螺钉，并保留好，后续要用来装左右支架，如图5-37所示。
（6）取出原装的CD机，如图5-38所示。
（8）将原车上的卡扣及警示开关取下，装到DVD导航仪的面板上，如图5-40所示。

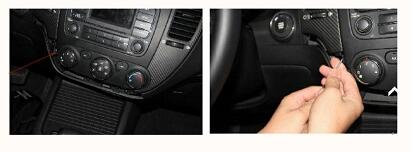

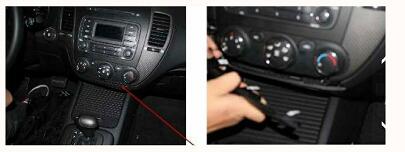

（1）用塑料胶刀从箭头所指处，由右到左，将空调旋钮下方的小装饰板撬开并拆下，如图5-33所示。
图5-33 撬开装饰板
（2）用“十”字螺丝批拆下箭头所指的（固定CD机面框）一颗螺钉，如图5-34所示。
图5-34 拆下螺钉

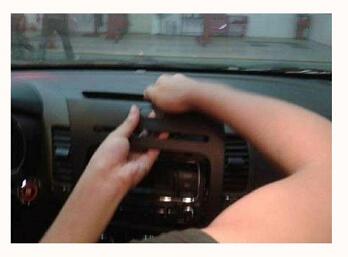

（3）用手直接从面板的左下角开始往外拉，松开CD机面框，如图5-35所示。
图5-35 松开CD机面框
（4）然后拔下面框上的警示开关的连接线，将面框取下，如图5-36所示。
图5-36 取下面框

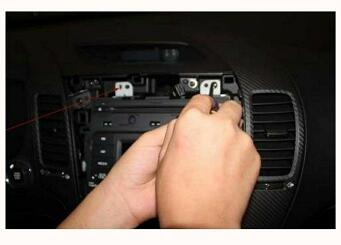

（5）用“十”字螺丝批拆下固定CD机支架的4颗螺钉，并保留好，后续要用来装左右支架，如图5-37所示。
图5-37 拆下螺钉

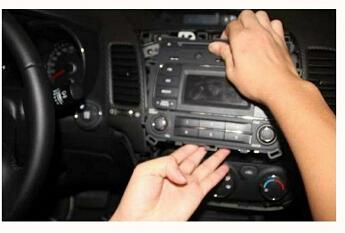

（6）取出原装的CD机，如图5-38所示。
图5-38 取出原装的CD机
（7）将 DVD 导航仪附件内的左右支架用原车的螺钉（上面第（5）步的4颗）固定到原车上，如图5-39所示。
图5-39 安装左右支架
（8）将原车上的卡扣及警示开关取下，装到DVD导航仪的面板上，如图5-40所示。
图5-40 装上卡扣及警示开关

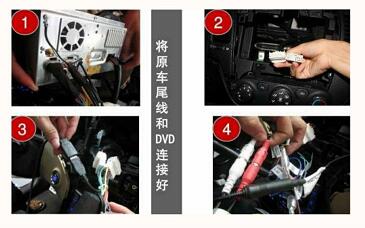

（9）将原车尾线和DVD导航仪背面的专业电源线、音视频线、USB线、GPS天线等接口连接好，如图5-41中的①、②、③、④步骤。
图5-41 原车尾线和DVD导航仪端连接好

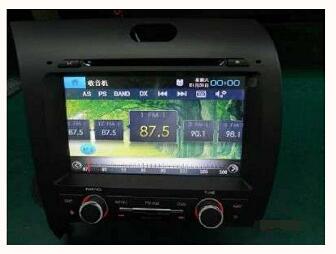

将原车空调旋钮底部的装饰板装回原车，华宇星通3GGPS定位导航仪换装完成。
