HX-1722-UB接收模块
PIN脚定义
| 序 号 | 名 称 | 描 述 |
| 1 | SDA2 |
I2C_SDA 接口,当模组内部没有 EEPROM 时可以连接外 部 EEPROM. |
| 2 | SCL2 |
I2C_SCL 接口,当模组内部没有 EEPROM 时可以连接外 部 EEPROM. |
| 3 | TXD | UART 接口,GPS 定位数据输出端口,TTL 电平[0～3.3V]. |
| 4 | RXD | UART 接口,GPS 接收命令及数据端口,TTL 电平. |
| 5 | NC | 无连接 |
| 6 | VCC | 系统主电源,供电电压为+3.3V±5%. |
| 7 | GND | 接地 |
| 8 | VOUT | 系统稳压电源输出,输出电压为+3.3V±5%. |
| 9 | CFG_COM | 配合 CFG_COM0 引脚选择模块输出数据速率.[默认悬空] |
| 10 | RESET | 系统强制复位,低电平有效 |
| 11 | VBCKP | RTC 电源输入引脚 |
| 12 | NC | 无连接. |
| 13 | GND | 接地 |
| 14 | GND | 接地 |
| 15 | GND | 接地 |
| 16 | RFIN | 卫星信号输入端口,连接到天线 |
| 17 | GND | 接地 |
| 18 | VRFOUT | 输出 3.3V 电源,供外置天线或 LNA 使用 |
| 19 | VANTIN | 天线电源供电输入. |
| 20 | VDANT | NC.天线检测功能未开通 |
| 21 | CFG_COM0 | 配合 CFG_COM1 引脚选择模块输出数据速率.[默认悬空] |
| 22 | NC | 无连接. |
| 23 | NC | 无连接. |
| 24 | USB_VDD |
USB 端口使能,施加电源后 USB 端口使能,UART 端口无 输出. |
| 25 | USB_DM | USB_DM,USB 端口 DM 端子 |
| 26 | USB_DP | USB_DP,USB 端口 DP 端子 |
| 27 | EXTINT0 |
内部中断 0,可以配合内部 EEPROM 设置为系统休眠控制 引脚. |
| 28 | TIMEMARK1 | 默认定位后每秒输出一个脉冲,支持定制脉冲频率及宽度. |

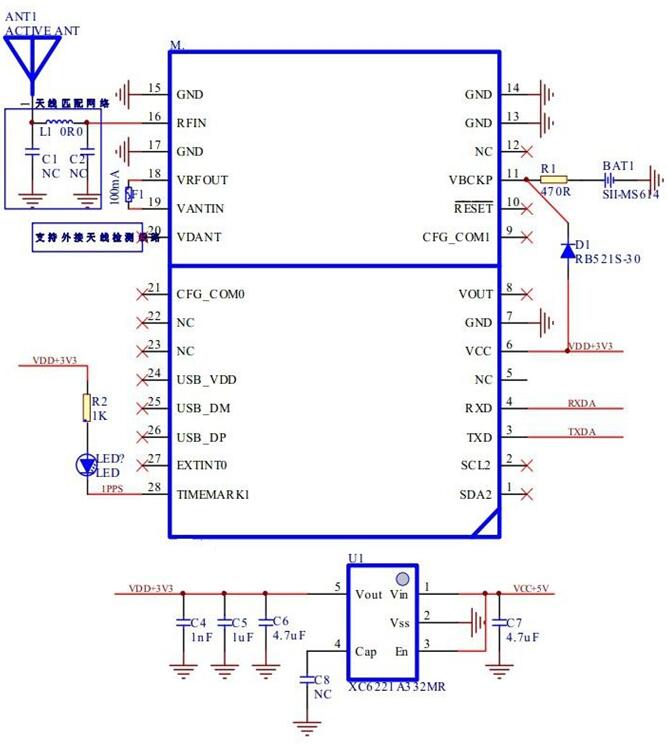

典型应用电路
说明:
▲ 内置 TCXO 器件,在-40℃~+85℃温度范围内保持良好的一致性.▲ 内建一级 20dB 低噪声放大器和低损耗滤波器,完美支持无源天线.
▲ 天线端内建高品质 ESD 防护[TVS 管],确保 ESD 达到 8KV 以上[空气放电]
▲ 波特率调整简单,支持 4800bps[PIN7 对地短路],9600bps[PIN7 开路].
▲ 默认支持广域差分 GPS 增强系统.[S129,S137….广域增强卫星]
▲ NMEA0183 数据兼容模式,兼容常规产品经纬度数据格式.
▲ 快速定位模式,快速输出精准经纬度信息,高度信息仅作参考
