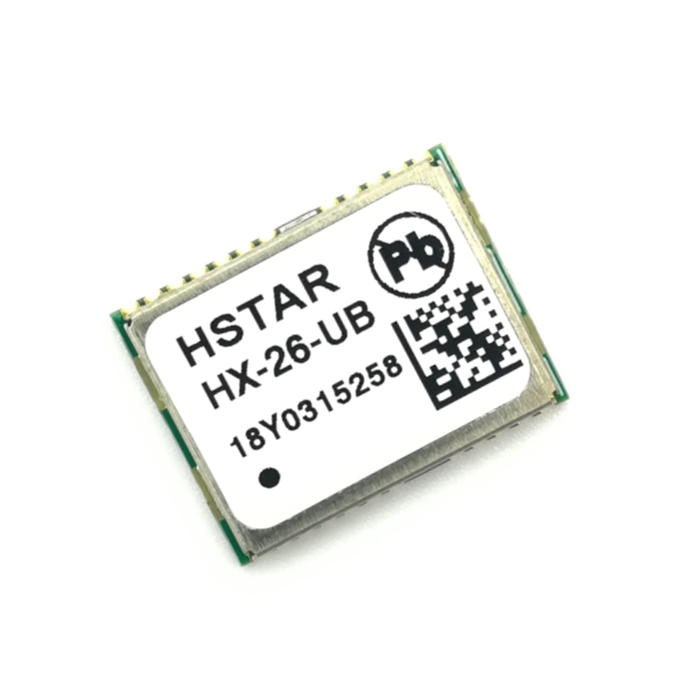

HX-26-UB/GPS模块
HX-26-UB GPS模块是一款超低功耗超高灵敏度超小外型GPS接收模组,该产品采用了最新一代U-blox7芯片设计,可以完美胜任定位,跟踪,导航等多种应用需求。广泛适用于车载DVD、PND、DVR、可携式装置,测量设备,人员定位管理,跟踪测速设备,授时设备,宠物跟踪,学护管理卡,交车跟踪定位、出租车跟踪定位、公司车辆跟踪定位、物流车辆跟踪定位、汽车故障检测、汽车油量检测、汽车物联网、挖掘机定位等产品。
产品优点
l 单面表贴,二次 SMT 方案,更快速的应用
l 采用无铅工艺制造,符合 RoHS 标准
l UART / TTL,USB2.0可选输出
l 采用KDS 0.5PPM高精度 TCXO
l 内置低噪放LNA和滤波器SAW,弱信号情况下有更出色表现,即使无源天线也能快速定位。
l 丰富的数据输出速率:9600bps(默认) [可选:1200,2400,4800,19200,38400,57600,115200,230400,460800,921600]
l 可任意设置搭配输出语句:NMEA 0183 V3.0(GGA, GSA, GSV, RMC, VTG, GLL)
l 内建RTC晶体
l 支持可调的数据刷新率:1Hz-10Hz
l 卫星质量控制:丰富的设置卫星质量控制及防止飘逸软体设置
l 应用场景:从步行模式-车载模式-静态模式-便携模式-空降模式及2D&3D定位用户可以自由设置
l 支持定位PPS指示灯:未定位前常亮或者关闭;定位后闪烁
l 支持AssistNow Online和AssistNow Offline等A-GPS服务
l GPS、GALILEO、SBAS(WAAS、EGNOS、MSAS、GAGAN)混合引擎

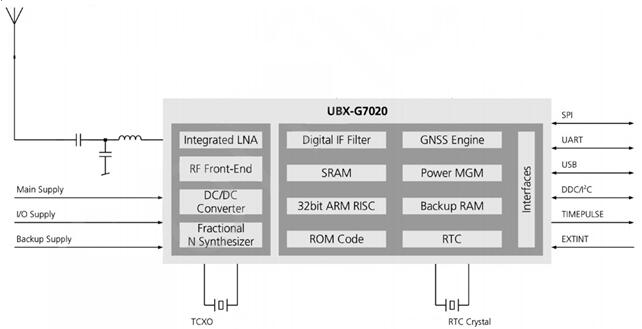

模块构架图
l 单面表贴,二次 SMT 方案,更快速的应用
l 采用无铅工艺制造,符合 RoHS 标准
l UART / TTL,USB2.0可选输出
l 采用KDS 0.5PPM高精度 TCXO
l 内置低噪放LNA和滤波器SAW,弱信号情况下有更出色表现,即使无源天线也能快速定位。
l 丰富的数据输出速率:9600bps(默认) [可选:1200,2400,4800,19200,38400,57600,115200,230400,460800,921600]
l 可任意设置搭配输出语句:NMEA 0183 V3.0(GGA, GSA, GSV, RMC, VTG, GLL)
l 内建RTC晶体
l 支持可调的数据刷新率:1Hz-10Hz
l 卫星质量控制:丰富的设置卫星质量控制及防止飘逸软体设置
l 应用场景:从步行模式-车载模式-静态模式-便携模式-空降模式及2D&3D定位用户可以自由设置
l 支持定位PPS指示灯:未定位前常亮或者关闭;定位后闪烁
l 支持AssistNow Online和AssistNow Offline等A-GPS服务
l GPS、GALILEO、SBAS(WAAS、EGNOS、MSAS、GAGAN)混合引擎
模块构架图
模块性能 | |
芯片 | ublox UBX-G7020-KT |
频率 | L1, 1575.42MHz |
协议 |
NMEA 0183 v2.3 GALILEO L1 open service (with upgrade) Default:GGA,GSA,GSV,RMC Support:VTG,GLL,TXT ublox binary and NMEA Command |
可用波特率 | 1200,4800,9600,19200,38400,57600,112500 bps |
通道 | 56 |
Internal ROM | 3Mbit of ROM and 2Mbit of RAM |
灵敏度 | 跟踪:-162dBm 捕捉:-160dBm 冷启动-148dBm |
冷启动 | 平均29秒 |
温启动 | 平均28秒 |
热启动 | 平均1秒 |
精度 |
HorizontalPosition:Autonomous<2.5m average, SBAS < 2.0m average Velocity: 0.1 m/s Timepulse signal: RMS 30 ns |
最大高度 | 18000 米 |
最大速度 | 515 m/s |
最大加速度 | ≦ 4G |
更新频率 | 1-10 Hz |
A-GPS | AssistNow on-line and off-line |
接口 | |
I/O Pins | 1 serial ports |
物理特性 | |
类型 | 24 pin stamp holes |
外形尺寸 | 16.0mm * 12.2 mm * 2.4mm (+/- 0.5mm) |
电源 | |
电源 | 3.3VDC ±5% |
备份电压 | 1.8~3.6VDC |
耗电量 |
最大性能: 捕获:22mA,追踪(省电模式下/1HZ): 5mA 节能模式: 搜索:38mA,追踪: 29mA 省电模式: 小于10mA |
工作环境 | |
湿度范围 | 5% to 95% non-condensing |
工作温度 | -40℃ to 85℃ |
储存温度 | -40℃ to 85℃ |
